２ＤＩＮ取り付けキット　（2002～2005）で社外オーディオを取付

ハンドル marin

メーカ・品番 トレンドワークス　ＥＰ－０５Ａ
取付車両：年式・グレード 2003年式XLT
購入場所／購入価格 26,250 円
エンジンタイプ(OHV,SOHC,V8) SOHC
購入方法 インターネット通販（国内） 取付方法 自分で 取付時間 2時間 満足度 非常に満足 パーツタイプ EX専用

PHOTO[1]

PHOTO[2]

インプレッション・アドバイス

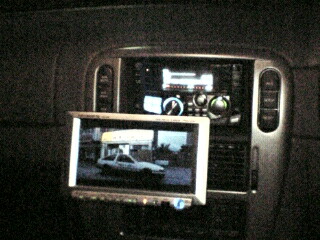

やっとでオーディオ取付キットを見つけたので取り付けました。（以前使用していたアルパインMDA-W966Jを取付）

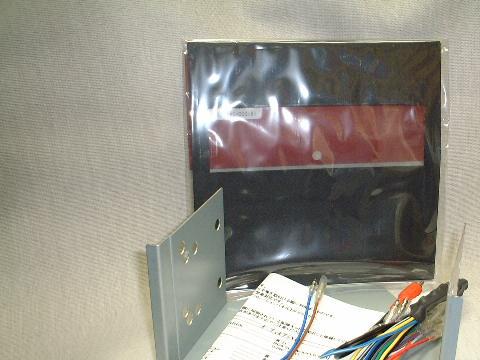

ローパスフィルター付配線キットなので、純正ウーファーをそのまま鳴らすことができました。
取付内容は、
①社外オーディオを取付治具に固定する。（ネジ止め）
②社外オーディオ(ナビ)の配線と配線キットを接続する。（付属の説明書とオーディオの取説に従って接続する。コード色もほぼ同じでコードにも取付位置が印刷してあるので難しくないと思います。）
③純正オーディオからコネクター３個とアンテナ線とおそらくエディ用のハンドルコントロールピンが１本を抜く。
④配線キットにコネクターを接続（コネクターの大きさが今一で合わせがゆるい為テープで巻いて固定)
⑤アンテナ線（オレンジ色）を社外オーディオに接続
⑥車体にオーディオを固定する。デコレーションパネルをオーディオに合わせてカットして両面テープで貼り付ける。
私はさらにカロッツェリアＨＤＤナビ(XH99）をオーディオの外部入力(AUX)に接続（Ai-RCA変換キット）しＤＶＤの再生音を直接オーディオから出力できるようにしました。（純正時はＦＭトランスミッターにて出力)

なお作業に関しては特に大きな問題はありませんでした。
取付キットをオンラインショップで購入しましたが、問合せ及び購入時のショップ対応は丁寧で良かったですよ。

http://trendworks.ocnk.net/product/78?

記入日時 2006/03/22/02:34:04 [314]

KENWOODカーナビ＆iPod&ちびモニタ

ハンドル データ E-Mail

メーカ・品番 KENWOOD　HDM-555(ナビ）＆KNA-i77(ｉＰｏｄ接続ケーブル)
取付車両：年式・グレード 2005 Eddie Bauer
購入場所／購入価格 ２０万ちょい
エンジンタイプ(OHV,SOHC,V8) V8 4.6L
購入方法 店頭 取付方法 買ったお店で 取付時間 3時間 満足度 非常に満足 パーツタイプ 汎用

PHOTO[1]

PHOTO[2]

インプレッション・アドバイス
HDナビにDVDドライブが別についているので、ナビからDVD、DVDからナビの切り替えが容易に行えます。
音はFMモジュレーターで純正オーディオに飛ばしてます。ナビ付属のFMトランスミッタがついているのですが音質がよくないため社外品のFMトランスミッタをつけました。
ナビの本体はグローブボックスに穴をあけ埋め込んであります。DVDにMp3を入れて再生もできるので大変便利です。

iPodはProClipで固定してます。角度調整、純正のパネル等の加工不要なのできれいについてます。
タッチパネルモニター画面から操作でき、充電もできるのですっきりした感じになってます。

ナビ画面横には２．８Inchのちびモニタをつけてます。
ナビ使用中にDVDやTVの確認用でつけました。

記入日時 2005/06/18/08:53:09 [299]

カーナビ＆センタースピーカー

ハンドル kokoa0_0

メーカ・品番 panasonic CN-CHS950MD/CJ-SD100D
取付車両：年式・グレード 99 Eddie Bauer
購入場所／購入価格 220000+8500
エンジンタイプ(OHV,SOHC,V8) SOHC
購入方法 その他 取付方法 ディーラーで 取付時間 不明 満足度 まぁまぁ満足 パーツタイプ EX専用

PHOTO[1]

PHOTO[2]

インプレッション・アドバイス

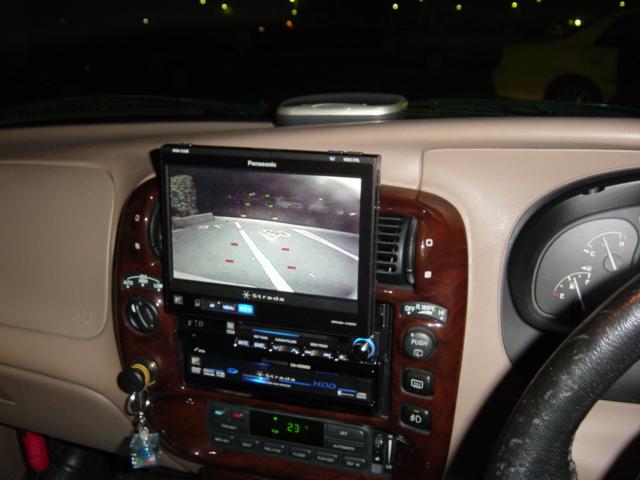

ナビをＤＶＤからＨＤＤに替えました。ＣＤがＨＤＤにどんどん書き込まれていく事と、ナビの対応が　超～敏速なところが気に入ってます。
5.1ＣＨ対応ということで　センタースピーカー（ＳＤ100Ｄ）を追加しました。　ウーハーは純正が着いているので単体購入です。

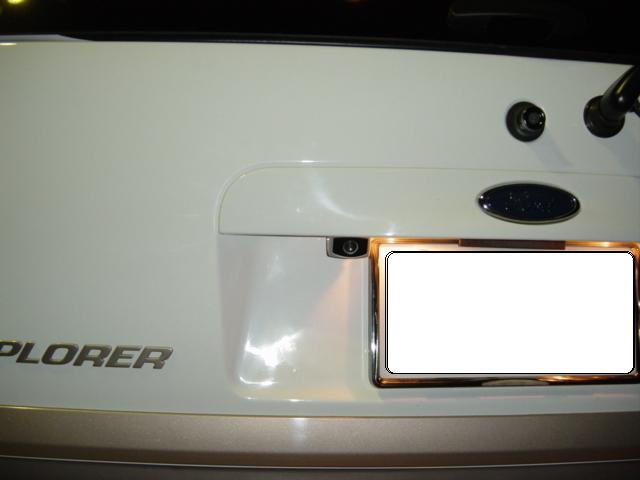

バックカメラもつけました。バックカメラとの連動はいいのですが　目安のライン調整幅が狭すぎです。
追記：本体はネットオークションが　激安でした。使い方を早くマスターすることが当面の課題です。　

記入日時 2005/02/14/23:48:37 [289]

ナビ取り付け

ハンドル Ski

メーカ・品番 アルパインN099
取付車両：年式・グレード 2002　XLT
購入方法 店頭 取付方法 自分で 取付時間 3時間 満足度 かなり満足 パーツタイプ 汎用

PHOTO[1]

PHOTO[2]

インプレッション・アドバイス
以前の車からNAVIを移設しました。

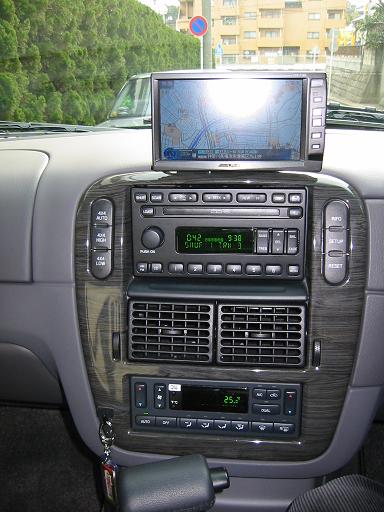

設置場所は、ディスプレーはダッシュボード上。本体はパッセンジャーシートの下。FMユニットはファイヤーウォール側のマットの下にしました。

配線はディーラーから接続場所を教えてもらったので、テスターとの格闘はありませんでした。ご参考に結線情報を掲示します。（2002モデルの場合）
オーディオユニットには3つのコネクタがあります。
スピードセンサーは20ピンコネクタの9ピン（GY/BK）
常時通電は16ピンコネクタの９ピン（WH/YE）
ACCも16ピンコネクタの10ピン（BK/PK）
イルミも16ピンコネクタ、１ピン（RD/BK）。このイルミからの配線は照度調整に連動しているのでインストルメントパネルをあまり暗くすると（電流が弱くなるので）NAVIの輝度が昼間の状態に戻ってしまいます。

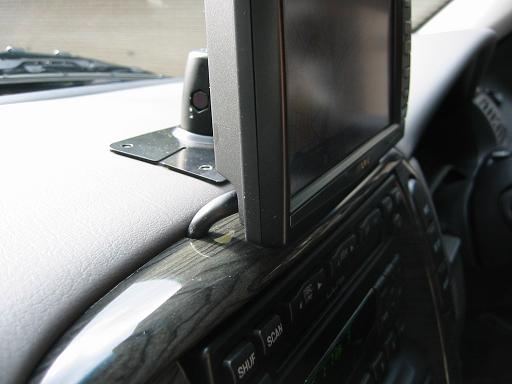

ディスプレーを設置するのにコードが見えるのを嫌い、オーディオパネルの隅をヤスリで削りコードを通しました。

記入日時 2005/02/11/21:57:23 [284]

社外ヘッドユニットで純正サブウーファーを鳴らす！

ハンドル なるい

メーカ・品番 抵抗（1KΩ）1本+Stinger SPSON+Soundgate LOCSUBA
取付車両：年式・グレード 2002XLT
購入場所／購入価格 SPSON スーパーオートバックス?1750／LOCSUBA Autotoys.com$54.60
購入方法 その他 取付方法 自分で 取付時間 いっぱい 満足度 非常に満足 パーツタイプ 汎用

PHOTO[1]

PHOTO[2]

インプレッション・アドバイス

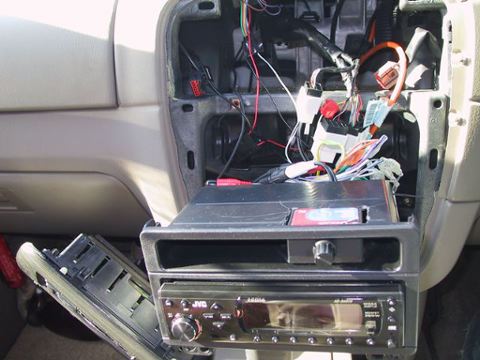

この情報はMSRさんとなるいのメールによる情報交換の産物です。また、社外オーディオに変える場合、ディーラーOPの取り付けキット（24,000円）が一番お手軽な方法と前置きしておきます。

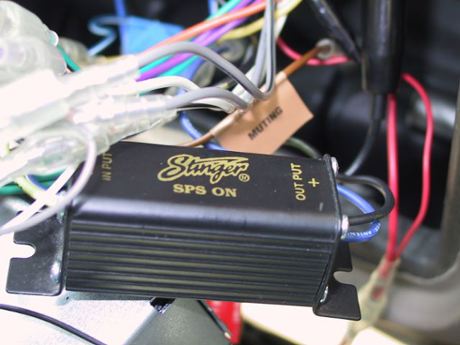

で、1KΩの抵抗1本で解消できた！　と思ったサブウーファー再生ですが、実はACC時には問題が無くても、エンジン始動時に「ボンッ♪」とサブウーファーからノイズ（POP音）が鳴る事が判明。また、再び純正ヘッドに戻してみるとサブウーファーの出力が低いことも判明。同じ問題を抱えていたMSRさんと情報交換をして、サブウーファーの出力改善については、サブウーファー用のラインコンバーターSoundgate LOCSUBAを共同購入。POP音に関しては、やはりアンプリモート線が6V以上で一気に流れることが問題のようで、なるいはアンプONを3秒遅らせることができるSPSONをスーパーオートバックスで購入し、1KΩの抵抗と併用しこの問題を解消。MSRさんはアンプリモート線を常時5.7Vにするレギュレーターを使用することで解消されたようです。LOCSUBAはスピーカー出力を50Hzのローパスフィルターを通してRAC線に変換し、出力を調整するボリュームがついています。当初はヘッドユニットのサブウーファーコントロールを使いたかったのですが、いちいちその機能を呼び出さなくてもサブウーファーの出力を簡単に調整できるので、とっても便利だと思います。
追記：上記の1kΩの抵抗のみの場合、音楽をACC状態で聴いている時に、エンジンをかけるとPOPノイズが発生することがあったのですが、1kΩの抵抗を外し、1.3kΩと1.5kΩの抵抗を直列に並べてつないだところノイズは発生しなくなりました。

記入日時 2005/02/01/17:45:01 [212]
